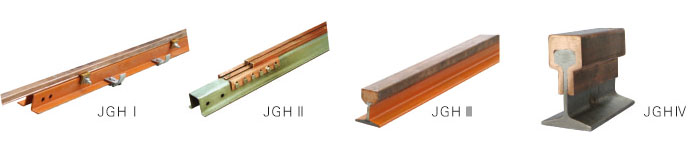

JGH剛體滑觸線由燕尾槽銅棒和高剛度工字鋼構成,其嵌裝工藝保證了銅棒和工字鋼的緊密結合,采用高強度專用絕緣子作支撐,從而組成向各種起重機械設備饋電的移動滑觸線,本產品有如下特點: 1、運行可靠,一般不會發生電源中斷故障。 2、可使用高溫、高粉塵、高腐濁氣體等惡劣環境。 3、機械強度大、不易彎曲變形、能耐受強大的短路沖擊電流。 4、可根據用戶需要設定載流量,大可達3000A以上,電壓等級可達到5kV以上。 5、采用銅或銅鋁導體,可大幅度降低導線電能損耗。 6、添加輔助電纜后,可組成低阻抗滑觸線、導線阻抗成倍降低。 7、布線可在上部、側面或下部滑觸。 8、JGH-I 型滑觸線更有散熱面特大,結構緊湊簡單,安裝維修方便等優點。 9、JGH-Ⅱ型由燕尾槽銅棒和高鋼度工字鋼構成,其嵌裝工藝保證了銅棒和工字鋼的緊密結合。 產品型號與規格 1、剛體滑觸線的規格按燕尾槽銅棒的標稱截面來定(定尺長度6m),其滑線截面如下圖所示:

2、剛體滑觸線的型號、規格及額定電流值,如表一。

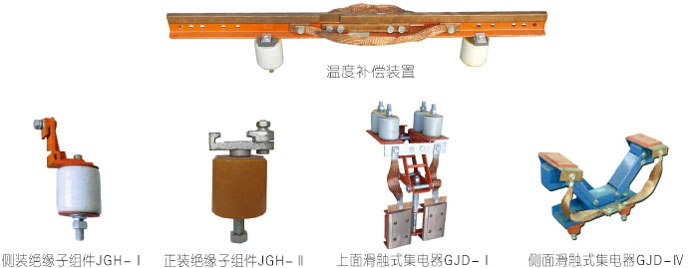

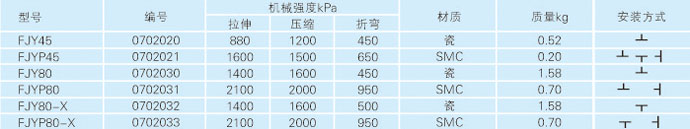

3、剛體滑觸線一般情況下按6m定尺供貨。 4、剛體滑觸線支架安裝間距一般為3m。 剛體滑線系列 支撐件由絕緣子和支座(鑄鋼件)組成,有兩種安裝形式浮動支撐和固定支撐。 絕緣子根據制作材料分為電瓷類和SMC(樹酯)類。一般情況下選用電瓷類,當安裝在沖擊較大的場合時,選用SMC類。 具體形式和大小按安裝方式和所承載的滑線重量進行選擇。 低壓型(≤1000V)
高壓型(>1000V)
|
