參數如下：ZY-8060交聯電纜外護套故障測試儀主要用于定點單芯電纜的外護套故障，定點低壓電纜中的接地泄漏故障，進行高壓電纜外護套故障的預定位及耐壓試驗。 ZY-8060電纜外護套測試儀滿足國家標準GB50150-2006 的電纜外護套耐壓試驗規定，包括適合交叉互聯系統的電纜外護套交接試驗和預防性試驗以及電纜外護套的故障定位。快速準確查找10kv-500kv單芯和三芯高壓、高壓電纜外護套接地故障和泄漏電流偏大等隱患，同時可對高密度聚乙烯、聚氯乙烯電纜外護套進行5kv-10kv,1分鐘的直流耐壓實驗，是此類電纜運行單位、高壓電纜工程公司、各送變電工程公司的電纜設備維護的專用儀器。 ZY-8060電纜外護套故障測試儀可以進行下列測試：中高壓屏蔽電纜上的護套故障預定位、塑料絕緣層低壓電纜上線路接地故障預定位、采用測量跨步電壓法可以對電纜故障進行定點。 本設備采用微機和數字化技術，具有良好的操作和自動保護性能，使用方便，此設備也適合于將低壓電力電纜中的高阻電纜故障轉換為低阻故障。
110kV及以上電力電纜均為單芯電纜，單芯電纜的護層是電纜的重要組成部分，其絕緣狀態的優劣，直接影響著電纜的使用壽命和電網的可靠運行，其原因有以下3點： a. 護套破損導致電纜金屬屏蔽層出現多點接地，金屬屏蔽層會產生環流造成損耗發熱，導致絕緣局部過熱并加速絕緣老化，嚴重影響主絕緣壽命。 b. 護層絕緣損傷導致水分侵入，主絕緣產生水樹老化的概率增加，對電纜壽命產生嚴重影響。 c. 主絕緣在金屬護層被腐蝕處產生電場集中，易產生局部放電和引發電樹枝，對電纜的短期運行造成威脅。 隨著XLPE電纜的用量增加和電壓等級的逐年上升，有的電纜敷設現場環境惡劣,加之大規�；ㄩ_挖地面造成電纜受損，實際電纜絕緣護套破損情況非常普遍，予以高度重視。應及時監測電纜絕緣及外護套絕緣狀態,對護套破損處進行定位、修補，以利于城市地下電網的正常運行。 110kV及以上高壓電纜的非金屬外護套都有絕緣要求，IEC標準要求110kV電纜外護層在竣工試驗時能耐受10kV一分鐘。高壓電纜外護層如果受到損壞，在運行中會造成金屬護套的多點接地，將會造成環流損耗，影響電纜的正常運行，所以進行電纜外護層的檢測和故障處理十分必要。 性能特點： 連續可調的輸出電壓，電壓范圍：1000V、2000V、5000V 和10000 V；通過對電壓和電流的數字化采樣和微機控制實現過載保護；低功率故障定位，以避免損壞相鄰線路或電纜；通過大屏幕液晶來顯示電壓和電流以及操作提示；自動放電裝置提供了處理殘余電荷和將測試件接地的功能；一機多功能，操作方便。

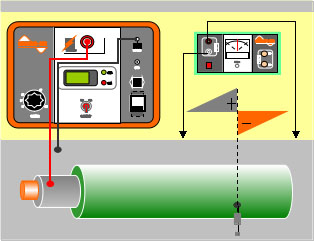

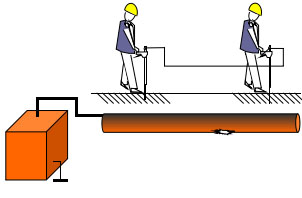

主要功能： 解決波傳播特性不好的PVC聚氯乙烯電纜、無銅屏蔽低壓電纜故障。測試電壓細分為1000V，2000V，5000、10000V四檔，適用于不同電壓等級的電纜。測量范圍無盲區。適用于380V－220kV高、中、低壓電力電纜的故障預定位。適用于380－1000V電纜跨步電壓法時的定點。適用于66kV－220kV電纜外護套故障的預定位和定點。高壓發生器同時是電纜故障轉換儀，可將高達500MΩ的疑難高阻故障轉換為低阻故障。 測量原理： 地埋電纜外護套故障的測尋，同電力電纜故障探測一樣，一般要經過“粗測”和“定點”二個步驟。外護套接地故障的粗測（測距）一般采用壓降法和電橋法測試。由于電橋法測試有局限性，不能測試多點接地故障，也不能測試三相電纜鏈?zhǔn)浇拥剡B線的故障。本儀器是針對外護套故障的特點，采用壓降法初測電纜外護套的接地故障，再用跨步電壓法查找故障點，通過兩根接地釬，尋找土壤中電勢差的變化而定點。在故障點處流入大地的測試電流導致故障點處為正負電壓峰值轉換點，在故障點前接近故障時，跨步電壓增加，越過故障后跨步電壓減小，并且改變。當兩地釬在接地故障點正上方的等電勢圓周上時，指針停在零位，此處既為電纜故障點的準確位置。儀器用于交聯電纜的外護套故障探測；也可用于地埋線和全塑線（無金屬護層電纜）故障的探測；還可用作電纜或其它電器的10KV直流耐壓試驗。 技術性能：
地埋電纜外護套故障的測尋，同電力電纜故障探測一樣，一般要經過“粗測”和“定點”二個步驟。外護套接地故障的粗測（測距）一般采用壓降法和電橋法測試。由于電橋法測試有局限性，不能測試多點接地故障，也不能測試三相電纜鏈?zhǔn)浇拥剡B線的故障。本儀器是針對外護套故障的特點，采用壓降法初測電纜外護套的接地故障，再用跨步電壓法查找故障點，通過兩根接地釬，尋找土壤中電勢差的變化而定點。在故障點處流入大地的測試電流導致故障點處為正負電壓峰值轉換點，在故障點前接近故障時，跨步電壓增加，越過故障后跨步電壓減小，并且改變。當兩地釬在接地故障點正上方的等電勢圓周上時，指針停在零位，此處既為電纜故障點的準確位置。儀器用于交聯電纜的外護套故障探測；也可用于地埋線和全塑線（無金屬護層電纜）故障的探測；還可用作電纜或其它電器的10KV直流耐壓試驗。 儀器配置： 發射機 一臺接收機 一臺接地釬 二個萬用表 一臺耦合鉗 一把 |
